Автоматизированный комплекс обработки, сборки и хранения
заказов из разнородных товарных единиц


Smart storage





Комплектация



1. Товарный Модуль APS



Данный модуль предназначен для комплектации заказов из разнородных товаров.



Модуль состоит из:

  • 2 (двух) стеллажных секций, соединенных между собой, предназначенных для размещения паллет;

  • Специализированных паллет, предназначенных для размещения (хранения) товара. (Кол-во паллет в модуле определяется исходя из потребностей заказчика);

  • 2 (двух) манипуляторов, осуществляющих процессы:

    • загрузки/выгрузки специализированных паллет в стеллажные секции;

    • поштучного извлечения товаров из специализированных паллет для их последующей выгрузки на Транспортировочный конвейер.

  • Системы управления на базе оборудования OMRON (Япония);

  • Пневматического оборудования FESTO (Германия);

  • Программного обеспечения, отвечающего за управление Товарным Модулем.



Основные технические характеристики «Товарный Модуль APS»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

Мм

*х2500х3500

Масса модуля без паллет

Кг

**

Скорость перемещения манипулятора

М/с

1,0

Количество паллет в модуле

Шт

***

Грузоподъемность манипулятора

Кг

50

Время извлечения единицы товара

Сек

3

Напряжение питания

В

380

Потребляемая мощность

кВт

2,5

Давление в пневмомагистрали

Bar

8 … 10

* - высота может варьироваться по запросу Заказчика в диапазоне от 3.000 мм до 12.000 мм.

** - масса модуля без паллет определяется в соответствии с комплектацией.

** - количество паллет в модуле варьируется по запросу Заказчика.





2. Накопитель паллет PSS



Данный модуль предназначен для хранения пустых специализированных паллет (запаса) и подачи этих паллет на загрузку.

Модуль состоит из:

  • 2 (двух) стеллажных секций, соединенных между собой, предназначенных для размещения/хранения паллет;

  • Специализированных паллет, предназначенных для размещения (хранения) товара. (Кол-во паллет в модуле определяется исходя из потребностей заказчика);

  • 2 (двух) манипуляторов, осуществляющих процесс загрузки/выгрузки специализированных паллет в стеллажные секции;

  • Системы управления на базе оборудования OMRON (Япония);

  • Пневматического оборудования FESTO (Германия);

  • Программного обеспечения, отвечающего за управление Накопителем паллет.



Основные технические характеристики «Накопитель паллет PSS»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

Мм

*х2500х3500

Масса модуля без паллет

Кг

**

Скорость перемещения манипулятора

М/с

1,0

Количество паллет в Накопителе паллет

Шт

***

Грузоподъемность манипулятора

Кг

50

Время на загрузку / выгрузку паллеты

Сек

10 … 25

Напряжение питания

В

380

Потребляемая мощность

кВт

2,5

Давление в пневмомагистрали

Bar

8 … 10

* - высота может варьироваться по запросу Заказчика в диапазоне от 3.000 мм до 12.000 мм.

** - масса модуля без паллет определяется в соответствии с комплектацией.

** - количество паллет в модуле варьируется по запросу Заказчика.

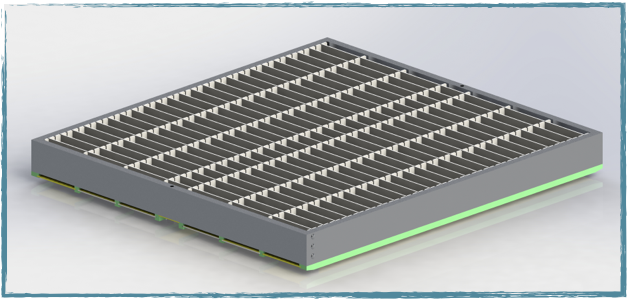

3. Паллета PLT



Данная Паллета является комплектующей частью автоматизированного комплекса, предназначенная для временного хранения товара, с целью его последующего автоматизированного извлечения и выгрузки на Транспортировочный конвейер.

    Паллета представляет собой контейнер, поделенный на секции и ячейки в соответствии с размером товара, планируемого к сборке.



Основные технические характеристики «Паллеты PLT»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

80х930х1000

Масса паллеты

Кг

7 … 15

Количество товара, вмещаемого в паллету

Шт.

10 … 258

Количество секций в паллете

Шт.

2, 4, 6

Грузоподъемность манипулятора

Кг

50

Размеры ячеек паллеты min WxL

мм

121х18

Размеры ячеек паллеты max WxL

мм

386х200










4. Транспортировочный конвейер RMVC



Транспортировочный конвейер обеспечивает транспортировку товара, выгруженного из Товарных модулей в каретки распределительного конвейера.

Конвейер состоит из:

  • Несущей алюминиевой рамы;

  • Конвейерной ленты, на которой установлены вертикальные разделители высотой 120 мм (шаг разделителей кратен расстоянию между манипуляторами, расположенными в Товарном модуле);

  • Мотор-редуктора с асинхронным электродвигателем BONFIGLIOLI (Италия);

  • Системы управления на базе оборудования OMRON (Япония);

  • Программного обеспечения, отвечающего за управление Транспортировочным конвейером.



Основные технические характеристики «Транспортировочный конвейер RWVC»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

2000х800х*

Масса конвейера

Кг

**

Скорость движения ленты

м/с

1,0

Грузоподъемность ячейки конвейера

Кг

15

Напряжение питания

В

380

Потребляемая мощность

кВт

1,5

* - длина может варьироваться по запросу Заказчика в диапазоне от 2.500 мм до 25.000 мм.

** - масса конвейера определяется в соответствии с комплектацией.





5. Распределительный конвейер  SRTC



Распределительный конвейер обеспечивает распределение товара, поступившего с транспортировочного конвейера между рабочими местами сборщиков заказов.

Конвейер состоит из:

  • Несущей алюминиевой рамы;

  • Направляющих;

  • Кареток, оборудованных механизмом «скидывания» товара;

  • Мотор-редуктора с асинхронным электродвигателем BONFIGLIOLI (Италия);

  • Пневматического оборудования FESTO (Германия);

  • Системы управления на базе оборудования OMRON (Япония);

  • Программного обеспечения, отвечающего за управление Распределительным конвейером.



Основные технические характеристики «Распределительный конвейер SRTC»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

800х650х*

Масса конвейера

Кг

**

Количество кареток

Шт.

По запросу

Количество рабочих мест

Шт.

По запросу

Скорость движения кареток

м/с

0,5

Грузоподъемность каретки

Кг

15

Напряжение питания

В

380

Потребляемая мощность

кВт

1,5

Давление в пневмомагистрали

Bar

8 … 10

* - длина может варьироваться по запросу Заказчика в диапазоне от 2.000 мм до 12.000 мм.

** - масса конвейера определяется в соответствии с комплектацией.

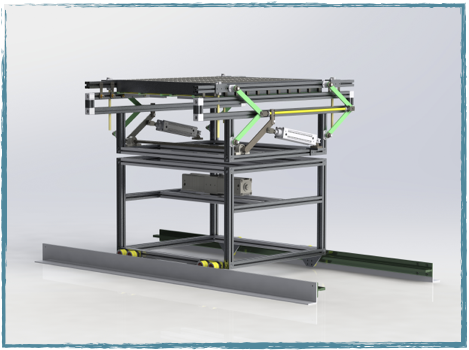

6. Система транспортировки паллет TRPS



Система транспортировки паллет обеспечивает перемещение паллет между накопителем, рабочими местами загрузчиков и Товарными модулями.

Система состоит из:

  • Рамы, с двумя уровнями направляющих для паллет, которая перемещается по продольным направляющим;

  • Механизма захвата и выдвижения паллет;

  • Продольных направляющих расположенных вдоль всего ряда Товарных модулей и рабочих мест загрузчиков паллет.



Основные технические характеристики «Система транспортировки паллет TRPS»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

1500х1000х*

Масса

Кг

**

Количество паллет

Шт.

2

Скорость передвижения

м/с

1,0

Грузоподъемность

Кг

100

Напряжение питания

В

220

Потребляемая мощность

кВт

1,8

Давление в пневмомагистрали

Bar

8 … 10

* - длина может варьироваться по запросу Заказчика в диапазоне от 2.500 мм до 25.000 мм.

** - масса системы определяется в соответствии с комплектацией.





7. Рабочее место загрузчика паллет GLP

На рабочем месте загрузчика паллет производится укладка товара в паллеты.

Рабочее место включает в себя:

  • Стенд для фиксации паллеты;

  • Сенсорный интерфейсный монитор;

  • Сканер штрих-кода;

  • Программное обеспечение, для управления рабочими процессами связанными с загрузкой товаров в паллеты.





8. Рабочее место сборщика заказов PZ



         На рабочих местах сборщиков заказов производится укладка в тару отобранных системой товаров. Данные рабочие места расположены вдоль распределительного конвейера по ходу его движения.

                 Рабочее место сборщика заказов включает в себя:

  • Лоток для приёма товара с распределительного конвейера;

  • Стенд для фиксации тары;

  • Сенсорный интерфейсный монитор;

  • Сканер штрих-кода;

  • Систему маркировки готовых заказов;

  • Механизм переноса тары на конвейер системы транспортировки собранных заказов BTS.





9. Система подачи товара PDS



Система подачи товара обеспечивает перемещение товара в коробках от склада до рабочих мест загрузчиков паллет. Система состоит из ленточного конвейера и пневматических толкателей, обеспечивающих сброс товара с конвейера в заданном месте.

Основные технические характеристики «Система подачи товара PDS»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

300х700х*

Масса

Кг

**

Количество рабочих мест

Шт.

***

Скорость передвижения

М/с

0,7

Грузоподъемность

Кг

150

Напряжение питания

В

380

Потребляемая мощность

кВт

1,5

Давление в пневмомагистрали

Bar

8 … 10

* - длина может варьироваться по запросу Заказчика в диапазоне от 10.000 мм до 25.000 мм.

** - масса конвейера определяется в соответствии с комплектацией.

*** - количество рабочих мест определяется в соответствии с комплектацией.





10. Система транспортировки собранных заказов BTS



 Система транспортировки собранных заказов обеспечивает перемещение заказов в коробках от рабочих мест сборщиков заказов к зоне погрузки, контроль веса и маркировку коробок, а также их сортировку между выходными гейтами складского комплекса. Система представляет собой сеть из рольгангов, объединенных кроссовыми узлами, снабженную пунктами весового контроля и стационарными потоковыми сканерами штрих-кодов.

Основные технические характеристики «Система транспортировки собранных заказов BTS»:

Характеристика

Ед. Измерения

Показатель

Габаритные размеры HxWxL

мм

800х3000х*

Масса

Кг

**

Количество входных точек

Шт.

от 4

Количество выходных точек

Шт.

от 5

Скорость передвижения

м/с

0,7

Грузоподъемность секции

Кг

200

Напряжение питания

В

220

Потребляемая мощность

кВт

2

Давление в пневмомагистрали

Bar

8 … 10

* - длина может варьироваться по запросу Заказчика.

** - масса системы определяется в соответствии с комплектацией.
